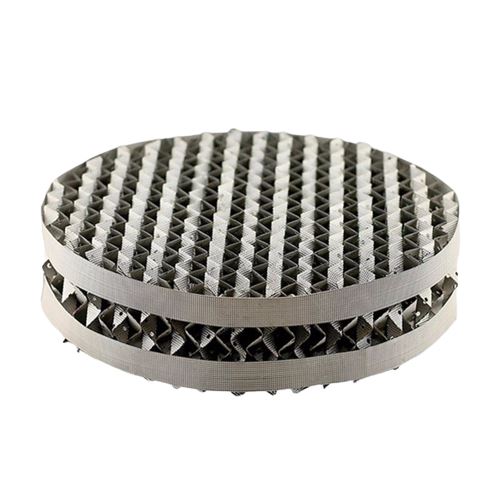

Pakowanie kolumny destylacyjnej

Pakowanie kolumn destylacyjnych z metalową strukturą to ogólny rodzaj pakowania, który składa się z kilku pionowo ułożonych siatkowanych płyt falistych. Zamiast spawania, strukturalne opakowanie z metalowej siatki drucianej jest mocowane do ściany za pomocą gwoździ lub pierścieni. Jego struktura może nie tylko zmienić rozkład cieczy, ale także poprawić wydajność transferu.

Wyślij zapytanie

Wprowadzenie produktów

Pakowanie kolumny destylacyjnej Wprowadzenie:

Wypełnienie kolumny destylacyjnej jest również nazywane metalowym perforowanym wypełnieniem falistym, jest wykonane z perforowanej płyty z rowkowanymi pofałdowaniami na powierzchni, która zachowuje cechy strukturalne wypełnienia z siatki drucianej. Poprawia równomierne rozprowadzanie cieczy i zwilżanie powierzchni, zwiększając w ten sposób efektywność przenoszenia masy. Wysokość jednostki wynosi 50-200mm na rolkę, a gdy średnica jest większa niż 1,5 m, jest pakowana w bloki.

Wypełnienie kolumny destylacyjnej I jest formowane z pionowych arkuszy blachy falistej z sąsiednimi arkuszami o przeciwnych kątach pofałdowania, tworząc otwartą strukturę z pochyłymi kanałami przepływowymi. Jego struktura może nie tylko zmienić rozkład cieczy, ale także poprawić wydajność transmisji.

Materiał do pakowania kolumny destylacyjnej:

Stal węglowa. SS304, 304L, 410, 316, 316L, stale węglowe. Tlenek glinu, brąz miedziany itp

Model pakowania kolumny destylacyjnej:

125Y, 250Y, 350Y, 500Y, 125X, 250X, 350X, 500X.

Funkcja pakowania kolumny destylacyjnej:

Silna zdolność przeciwporostowa.
Opór jest mały, a gaz i ciecz są równomiernie rozłożone.
Wysoka wydajność, duży przepływ i nieznaczny efekt wzmocnienia.
Nadaje się do podciśnienia, normalnego ciśnienia i pracy pod ciśnieniem.

Aplikacja:

Wypełnienie kolumny destylacyjnej jest szeroko stosowane w operacjach jednostkowych, takich jak rektyfikacja, absorpcja, ekstrakcja itp. Jest to wysokowydajne opakowanie strukturalne ogólnego przeznaczenia, odpowiednie dla przemysłu chemicznego, nawozów, rafinacji ropy naftowej, petrochemii, gazu ziemnego i innych gałęzi przemysłu.

Parametr techniczny:

Rodzaj opakowania	Teoretyczny numer rejestracyjny (m-1)	Specyficzna powierzchnia (m2/m3)	Pustka ( procent )	Spadek ciśnienia (MPa/m)	Gęstość nasypowa (kg/m3)	Maksymalny współczynnik F m/s (kg/m3)0,5	Ładowanie płynne (m3/m3.godz.)
125Y	1-1.2	125	98	2x10-4	85-100	3	0.2-100
250Y	2-2.5	250	97	3x10-4	170-200	2.6	0.2-100
350Y	3.5-4	350	94	2x10-4	240-280	2.0	0.2-100
500Y	4-4.5	500	92	3x10-4	170-200	1.8	0.2-100
125X	0.8-0.9	125	98	1.4x10-4	85-100	3.5	0.2-100
250X	1.6-2	250	97	1.8x10-4	170-200	2.8	0.2-100
350X	2.3-2.8	350	94	1.3x10-4	240-280	2.2	0.2-100
500X	2.8-3.2	500	92	1.8x10-4	170-200	2.0	0.2-100
